Mola Mola Ossetra Mono eindversterker

Mola Mola Ossetra Mono eindversterker

Aan de voedingszijde hebben we, naast een aanzienlijke ruisreductie, zowel het dynamische als het continue uitgangsvermogen verbeterd. In combinatie met de sterk toegenomen stroomcapaciteit van de eindtrap, is deze versterker in staat om vrijwel elke belasting aan te sturen.

Voor de Ossetra hebben we volledig nieuwe, discrete klasse A-versterkingstrappen ontworpen, die het grootste deel van de benodigde versterking in dit ontwerp met hoge feedback leveren. Deze versterkingstrappen zijn ontworpen met een hoge open-lusbandbreedte en zijn individueel afgestemd op hun specifieke taken in het lusfilter. Met deze nieuwe versterkingstrappen hebben we de versterkingsstructuur van de gehele versterker kunnen aanpassen zonder nadelige gevolgen. Hierdoor kunnen we de ruis- en vervormingsprestaties van het complete systeem optimaliseren. De resulterende hoeveelheid feedback rond de eindtrap is waar het echte verschil zit.

De Mola Mola Ossetra is een volbrug-eindversterker. De volbruguitgang zorgt ervoor dat het versterkerontwerp volledig gebalanceerd is van ingang tot uitgang.

Voeding
Het voldoen aan EMI-regelgeving is uiteraard verplicht voor elektronische apparatuur. Voor producten met hoge ambities is het voldoen aan deze regelgeving echter verre van voldoende. Wij hebben de lat veel hoger gelegd! Bij de nieuwe voeding is hier nog meer aandacht aan besteed, waardoor we een volgende stap konden zetten. Naast een aanzienlijke ruisreductie hebben we zowel het dynamische als het continue uitgangsvermogen kunnen verbeteren. In combinatie met de sterk verhoogde stroomcapaciteit van de eindtrap van de versterker kan deze versterker praktisch elke belasting aansturen. Direct gerelateerd aan het gedrag van de hoofdvoeding is de keuze voor een volbrugversterkerontwerp. Een volbrugversterker is een vriendelijkere en minder belastende belasting voor de voeding, waardoor deze wordt ontlast van enkele secundaire taken en het ontwerp minder complex wordt. De volbruguitgang zorgt er nu in feite voor dat het versterkerontwerp volledig gebalanceerd is van ingang tot uitgang.

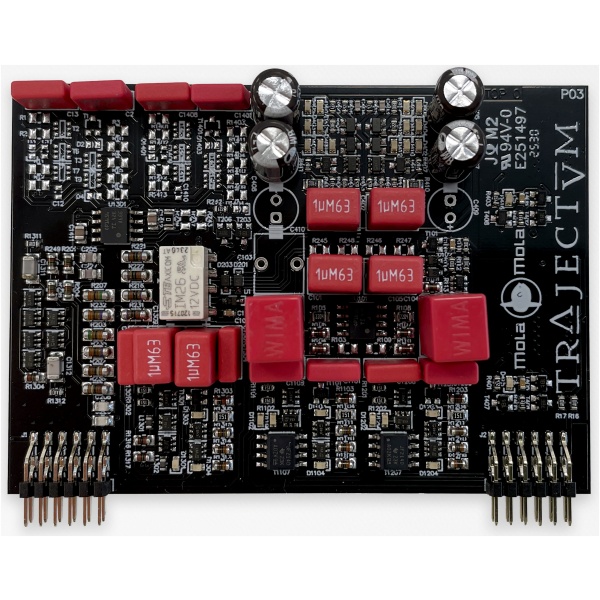

Modulator en feedbacksysteem
Voor de Ossetra hebben we volledig nieuwe discrete klasse A-versterkingstrappen ontworpen, die het grootste deel van de benodigde versterking in dit versterkerontwerp met hoge feedback genereren. Deze versterkingstrappen zijn ontworpen met een hoge open-lusbandbreedte, individueel afgestemd op hun specifieke taken in het lusfilter. Met deze nieuwe versterkingstrappen hebben we de versterkingsstructuur van de gehele versterker kunnen aanpassen zonder nadelige gevolgen. Hierdoor konden we de ruis- en vervormingsprestaties van het complete systeem optimaliseren. Het verschil zit hem in de resulterende hoeveelheid feedback rond de eindtrap.

Ingangstrap
Voor de ingangstrap hebben we ook een nieuwe discrete klasse A-versterking ontworpen. De versterkingstrappen delen enkele basisprincipes met de versterkingstrappen verderop in het signaalpad, maar een ingangstrap stelt extra eisen. De belangrijkste taken voor deze ingangstrap zijn het creëren van een hoge impedantie-ingang voor de bron of voorversterker, het toevoegen van versterking en het voorkomen dat gelijkstroom, of andere signaalonafhankelijke ruis, de eindtrap bereikt.

Regeling
Onze ingangstrappen zijn gelijkstroomgekoppeld, wat betekent dat er geen condensatoren in het signaalpad zitten die de geluidskwaliteit kunnen aantasten. In de nieuwe ingangstrap hebben we gekozen voor een vergelijkbare techniek als in onze Makua-voorversterker. Hier worden kleine gelijkstroomoffsets gecorrigeerd en bij hogere niveaus wordt een condensator in het signaalpad geplaatst. Dit om compatibiliteit te garanderen met producten van derden die dit mogelijk niet goed verwerken verderop in het signaalpad. In deze ingangsversterker worden ook nieuwe shuntspanningsregelaars gebruikt. Deze shuntregelaars tillen ruisonderdrukking en uitgangsimpedantie naar een hoger niveau zonder dat er meerdere regelaars achter elkaar geschakeld hoeven te worden. Shuntregelaars trekken een constante stroom uit de voeding. Deze stroom kan direct naar de belasting gaan wanneer dat nodig is, of in de shunt worden afgevoerd wanneer de belasting deze niet nodig heeft. Doordat de shunt zich dicht bij de belasting bevindt, blijven alle wisselstromen lokaal. Het ontwerp met een brede bandbreedte zorgt ervoor dat het gedrag van de regelaar constant is over de gehele audioband, waardoor de eigen eigenschappen zo min mogelijk worden toegevoegd.

la Ossetra hebben we volledig nieuwe, discrete klasse A-versterkingstrappen ontworpen. Door deze nieuwe versterkingstrappen te gebruiken, konden we de versterkingsstructuur van de gehele versterker herzien. Dit resulteert in voorbeeldige ruis- en vervormingsprestaties van het complete systeem.

De bandbreedte van de versterker van meer dan 100 kHz zorgt voor een absoluut vlakke frequentierespons binnen de audioband. De minimale afhankelijkheid van de belasting zorgt voor absolute consistentie, ongeacht de luidsprekerbelasting.

De vervorming van de ingangstrap ligt onder onze huidige meetdrempel van ongeveer -150 dB (~0,000003%), wat een onberispelijke prestatie van de eindtrap garandeert.
